Vorsicht beim Ankauf von US-Dampfloks und Baldwin-Loks:

In letzter Zeit wurden über eBay nachlackierte bzw. umlackierte Loks verkauft. Es besteht die Gefahr, daß diese wieder von anderer Seite angeboten werden. Sie können mich gerne kontaktieren, wenn Sie unsicher sind, ob sie ein nachlackiertes Modell gekauft haben.

1. Historie-Vorbild

Nach der Invasion der Alliierten 1944 lieferten die U.S.A. Dieselelektrische Lokomotiven des Typs VO 660 der Fa. M.W. Baldwin & Co., Philadelphia, an verschiedene europäische Bahnverwaltungen.

Der Hersteller kennzeichnete die Maschinen mit DSR VO 660. DSR steht für Diesel Road Switcher was bedeutet, dass die Lokomotiven  sowohl als Rangier- wie auch als Streckenlokomotiven eingesetzt werden konnten.
Die Fa. Baldwin war bekannt für die Zuverlässigkeit ihrer Maschinen.

2. Modelle

Fleischmann baute diese Lokomotiven in verschiedenen Farbvarianten  von 1954-1963/64.

Die Modelle der 1340er Serie gehören zu den gesuchtesten Lokomotiven von Fleischmann.

Alle Modelle der Baldwin-Loks haben ein Zink-Druckguss-Gehäuse, das 2-teilig ausgeführt ist: 1. Der Rahmen mit Führerhaus und Umläufen und 2. die Motorhaube.
Im  Rahmen sind 2 Drehgestelle mit je 2 Achsen gelagert. Das hintere Drehgestell trägt den Motor. Die beiden Achsen des Motor-Drehgestell sind angetrieben.

Auf  beiden Seiten des Führerhaus ist die Loknummer „1340“ angegossen.[

3.1. 1340 S

Im Neuheitenkatalog 1955 präsentierte Fleischmann die erste Baldwin-Lok: die schwarze 1340S. Im Katalog von 1955 nur mit „1340“ bezeichnet,  lautet die Bezeichnung im Katalog 1956 „1340S“

Das Gehäuse der Lok ist mattschwarz lackiert, am Fahrgestellumlauf befindet sich ein Silberstreifen.

Vorbild für die Farbgebung ist die Pennsylvania RR.

Auf dem Bild des Katalog 1955 und auch noch später befindet sich auf dem Führerhaus die Loknummer „2207“. Mit dieser Nummer wurde die Lok aber nie gebaut, sondern immer mit „1340“. Die Lok wurde auch nie mit der Beschriftung „A.T.&S.F.“ wie auf dem Neuheitenblatt 1955 erkennbar, von Fleischmann ausgeliefert.

Die 1340S ist häufig zu finden und preislich genau so zu bewerten,  wie die 1340A.

3.1.1 Unterscheidungsmerkmale

Von den Baldwin-Loks, wie auch von den anderen Modellen der 1950iger Jahre , gibt es etliche Varianten, die durch die nicht immer nachvollziehbaren Fertigungsschritte der Firma entstanden sind.

Diese Varianten entstanden durch die Verwendung bestimmter Einzelteile, aus denen die Loks zusammengebaut wurden:

3.1.1.1 Schrauben, mit denen die Drehgestelle im Unterteil des Gehäuses befestigt wurden:



Bei den allerersten gefertigten Modellen wurden normale Schrauben mit Pilzkopf verwendet (Bild links), später dann Schrauben mit zylindrischem Kopf.


3.1.1.2  Laufdrehgestelle:

Die Oberflächen der ersten Laufdrehgestelle waren unbeschriftet, später wurde dann der Schriftzug „Fleischmann-Made in Western Germany“ eingegossen:

3.1.1.3 Tanktypen:

Die frühen Modelle hatten einen geraden Tank mit mit verschiedenen Beschriftungen, die aufgestempelt waren:

Da es Schwierigkeiten mit diesen Lokomotiven beim Befahren der Weichen 1626BA gab, die Loks blieben am Motorkasten der Weichen hängen, wurden die Tanks einseitig ausgefräst:

Ab ca. 1955 wurde eine Wand der Tankimitation abgeschrägt, die Tanks gibt es mit und ohne Stempel:

3.1.1.4 Gehäuse-Unterteile

Hiervon gibt es 2 Typen, bedingt durch unterschiedliche Kupplungsaufnahmen:

3.1.1.4.1 Vorne und hinten je ein Bohrloch für die Aufnahme der Kupplungs-Haltebolzen:3.1.1.4.2 Offenbar stellte sich im Praxiseinsatz heraus, daß die Wagen teilweise zu eng gekuppelt waren, was zu Entgleisungen führen konnte. Deshalb wurden dann 2 Bohrlöcher für die Kupplungsaufnahme gebohrt:

3.1.1.5 Kupplungshalter

Beim Gehäuse mit 1 Bohrloch bestanden die Kupplungshalter aus den bekannten Schienenräumern:

holder1

Bei den Gehäusen mit 2 Bohrlöchern kam diese Halterung zum Einsatz:

Für diese Halterung wurde eine neue Richtfeder entwickelt:

3.1.2 Varianten

Durch die Verwendung der vorstehend beschriebener Komponenten liessen sich sicher eine Vielzahl von Varianten beschreiben, ich beschränke mich aber auf die folgenden, da damit alle wichtigen Änderungen zusammen erfasst sind:

KatalognummerBaujahrBeschreibung
1340S-11955Ausführung mit geradem Tank ohne Ausfräsung. 1 Bohrung für Kupplungsaufnahme, Drehgestellschrauben mit dicken Köpfen, Drehgestelle ohne Schriftzug (A8/5)
1340S-219552 Bohrungen für Kupplungsaufnahmen
1340S-31955-56Gerader Tank mit Ausfräsung; Schrauben mit kleinen Köpfen(8/6)
1340S-41955-56Schräger Tank. (A8/5; 13/6)
1340S-4.1 Beide Drehgestelle beschriftet.

Neuheitenliste 1955 mit 1340S
Zugpackung 1340/2 von 1955
Zugpackung 1340/5G von 1955

3.2. 1340G

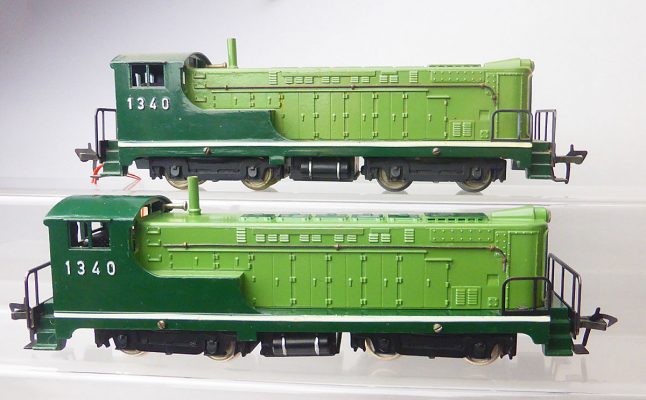

1955 stellte Fleischmann die erste Farbvariante der 1340 her: die 1340G

Die Lok ist hellgrün/dunkelgrün lackiert, genauso wie die Northern Pacific Pulman-Wagen, die 1955 für Pennline hergestellt wurden. Im Gegensatz zur 1340S, die matt lackiert ist, ist die Lackierung der 1340G glänzend.

Die Lokomotive wurde nur in den Katalogen 1955 und 1956 angeboten und ist relativ selten zu finden. Varianten sind mir nicht bekannt. Stempel: A8/5; 13/6

Aus dem Katalog 1956

1340G

f1340Gbox

Seltene Verpackung für die 1340G

3.3. 1340A

Im Katalog 1957 wurde erstmals die 1340A in grün/gelber Lackierung angeboten.

Führerhaus und der obere Bereich des Motorgehäuse sind grün, der untere Teil des Motorgehäuse ist gelb lackiert.
Die Farbgebung entspricht dem Vorbild der Chicago & Northwestern ( C&NW) Railway.

Die Lokomotive wurde von 1957-1967 gebaut . Aufgrund dieser relativ langen Bauzeit gibt es diverse Varianten.

Varianten

KatalognummerBaujahrBeschreibung
1340A-1a1957-58glänzende Lackierung, vernickelte Griffstangen an FH-Tür und  Motorhaube, Auspuffohr grün, „1340“ gelb ausgelegt(12/7; 13/7, 10/8; 14/8;)
1340A-1b1959-61mit Schaltpilz (15/9; 7/1)
1340A-1c1961-schwarze Griffstangen
1340A-1d-1965matte Lackierung, grüner Auspuff, Griffstangen nur an den Treppen (7/5; 46/5)
1340A-1e1965Griffstange nur an FH-Tür (7/5)
1340A-1f ohne Griffstangen (Fertigungsfehler?)
1340A-2a1957„1340“ silbern, Griffstangen nur an den Treppen (8/7)
1340A-2b-1967Griffstangen an Treppen und FH-Tür, Auspuff brüniert (8/7)
1340A-3a1957-59Aufkleber „Route of the 400“ an FH und Motorhaube, Führerhaus-Aufkleber gerade, Griffstangen an Führerhaus-Tür
1340A-3b1959-62mit Schaltpilz, Griffstangen nur an Führerhaus- Treppen (1/1; 1/2)
1340A-3c-1962/63ührerhaus-Aufkleber schräg (1/1; 1/2)

1340A-1


1340A-2a

1340A-3a

G

Gerader Aufkleber


 Schräger Aufkleber



3.4. 1340R

1957 erschien auch die rote 1340R.

Fleischmann bezeichnet die Farbe im Deutschen Katalog mit „bordeauxrot“. Im US-Katalog schreibt Fleischmann :
“ Export Model as used by Dutch Railroads“ und bezieht sich somit auf die Niederländische Eisenbahn als Vorbild.
Für Holland wurde aber später ein anderes Modell hergestellt.

Möglich ist, dass die Lokomotiven nach den Vorbildfarben Luxemburger Loks lackiert wurde. Es soll ein Flyer mit der Ankündigung dieser Lok für Luxemburg analog der Vorankündigung der 1385L geben.

Im Mikado ist eine braunrote Variante aufgeführt. Ich habe Zweifel, ob es diese Variante gab, ich habe zumindest noch keine dieser Loks gesehen, die eindeutig in der Farbe nach „braun“ tendiert. Möglich, dass es nur Varianten einer Lackcharge und nicht unterschiedliche Farben sind.

Varianten

Katalog-Nr.BaujahrBeschreibung
1340R-1a1957hellrot (weinrot) lackiert, vernickelte Griffstangen an der Motorhaube, „1340“ gelb ausgelegt. (17/7)
1340R-1b1957-1958bordeauxrot ( 13/7; 10/8)
1340R-2?1958braun(rot), ähnlich dem Braun der 1340H  (12/8)

1340R-1b bordeauxrot

3.5. 1340H

Die seltenste der Baldwin-Lokomotiven erschien ebenfalls 1957: die 1340H

Die Lok ist braunrot lackiert mit hell-beigen Längsstreifen.

Ein schwarzes Metallgeländer sichert den ganzen Umlauf. Häufig sind diese Geländer beschädigt, was vermutlich auf das Brünieren zurück zuführen ist.

Varianten sind mir von dieser Lok nicht bekannt. (Stempel 10/8; 15/0)

3.6. 1340F

Als nächstes  Modell der Baldwin-Lokomotiven erschien 1962 die dunkelgrüne Lok mit gelben Längsstreifen in den Farben der SNCF. Die Lok hat ein graues, durchgehendes Geländer am Umlauf und Aufkleber mit der Betriebsnummer 040 DG-1 am Führerhaus und Stirnseite unterhalb der Lampe. Auf Vorhandensein achten!

Varianten

Katalog-Nr.BaujahrBeschreibung
1340F-11962-Zierstreifen am Kühlergitter als Schiebebildchen, selten!
1340F-2Zierstreifen komplett mit Schablone lackiert.
1340F-1

3.7. 1340

Als letzte Baldwin  wurde ab 1963/64 die grau/rote Lokomotive  mit roten Längsstreifen am Kühlergitter und am Rahmen verkauft. Vorbild für diese Farbgebung war die „Santa Fé RR“.

Die farblich sehr gelungene Lokomotive ist fast so selten zu finden wie die 1340H, da sie nur ein Jahr hergestellt wurden.

Varianten sind mir nicht bekannt. (7/3; 10/3)

Im US Flyer von 1963/64 ist die Lok mit der Katalognummer „1340C“ geführt.

Aus US-Katalog 1963/64

Nachtrag:

Mir wurde nun eine Lokomotive vorgelegt, die Bohrungen am Umlauf aufweist. Vermutlich handelt es sich un eine frühe Ausführung, bei der noch Bohrungen für Geländer vorhanden sind:

Zugpackung:

Die Lok wurde in der Zugpackung „340/4“ zusammen mit 4 US-Güterwagen verkauft.



3.8. 1340 rot/silbern

Im Katalog 1963/64 ist das Set 340/4 mit einer Baldwin-Lok mit rotem Führerhaus und Fahrgestellrahmen und silbern lackierter Motorhaube abgebildet. Gibt es diese Lok, die nicht einzeln im Katalog angeboten wurde?

Ich kenne keine echte 1340 rot/silbern.

Ich hatte 1996 Gelegenheit, die im Mikado abgebildete Lok eingehend zu überprüfen: sie ist eindeutig umlackiert.

Ich weiß von einigen Lokomotiven, die aus den USA über Holland an Sammler in Deutschland verkauft wurden, dass sie in Amerika umlackiert worden sind.

Vielleicht legt mir ja mal ein Sammler ein echtes Modell vor.

Aus dem Katalog 1963/64

Update:

In den letzten Wochen und Monaten und z.Zt. auch wieder aktuell, werden über eBay Baldwin-Loks angeboten, die nicht immer dem Original entsprachen.

Hier möchte ich speziell auf die Lok in den Farben rot/silber eingehen, über die auch an anderer Stelle bereits ausführlich diskutiert wurde.

In meiner Beschreibung der Baldwin-Lokomotiven habe ich geschrieben, dass ich keine echte dieser Loks kenne.

Ich möchte jetzt noch weiter gehen und behaupten, dass es diese Lok in der Farbe rot/silber nie gegeben hat.

Ausser dem Bild eines Güterzug mit dieser Lok im Katalog 1963/64 gibt es keinerlei Hinweis auf die Existenz einer solchen Lok.

Ich kenne sicher fast alle Sammler, die über große Fleischmann-Sammlungen verfügen, sowohl in Deutschland wie auch speziell in den USA, wo die Balwin Loks besonders viel gekauft wurden. Keiner dieser Sammler hat bzw. kennt eine originale rot-silberne Lok.

Im Fleischmann-Archiv befand bzw. befindet sich weder eine Musterlok noch ein Belegexemplar.

Es war auch nichts einfacher, als diese Lok ohne Zierstreifen und Beschrifting umzulackieren.

Es erstaunt mich auch, wenn man behauptet, es gäbe diese Lok, ohne aber ein Belegexemplar zu haben.

Ich lasse mich auch gerne von der Unrichtigkeit meiner Behauptung überzeugen.
